MontionBuilder插件帮助文档

一、安装插件

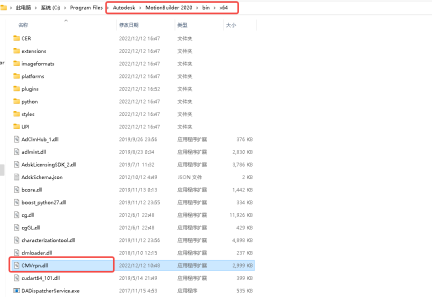

以MotionBuilder 2020为例，将“CMVrpn.dll”插件放到C:\ProgramFiles\Autodesk\MotionBuilder 2020\bin\x64下

 图 1- 1 插件

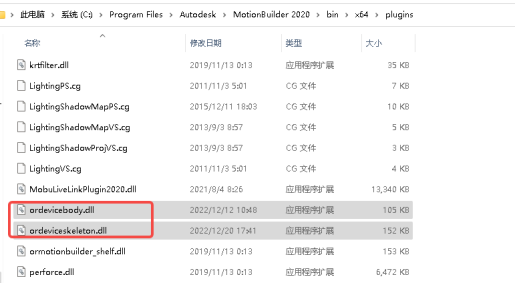

将“ordeviceskeleton.dll”“ordevicebody.dll”放到C:\Program Files\Autodesk\MotionBuilder 2020\bin\x64\plugins

图 1- 2 插件

二、骨骼插件使用

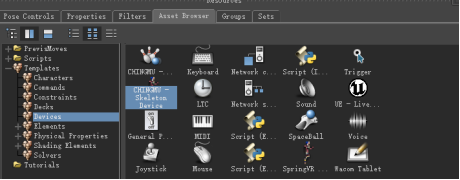

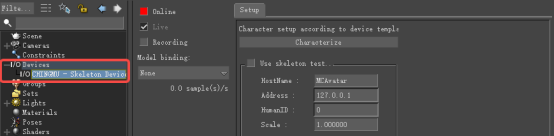

启动MotionBuilder后，在右下角Devices中会生成“CHINGMU-Skeleton Devices”，将它拖拽到视图中。

图 2- 1 CHINGMU-Skeleton Devices

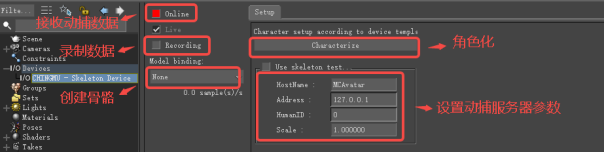

在I/O Devices显示相关信息

图 2- 2

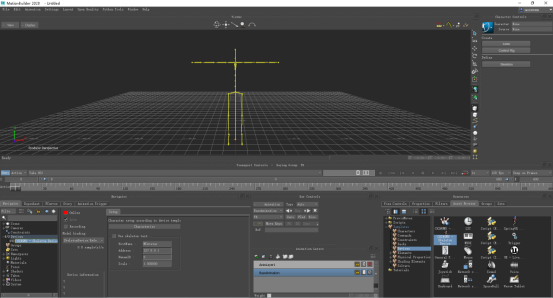

在“Model binding”框中点击下拉箭头，点击“Create”创建骨骼，在MotionBuilder场景中显示创建的骨骼（见图2-4）。

图 2- 3 创建骨骼

图 2- 4 显示骨骼

在“Use skeleton test”处设置动捕服务器参数。

• HostName：根据发送数据的软件输入对应动捕服务器名（Avatar输入MCAvatar；CMTracker输入MCServer）

• Address：输入运行动捕服务器的IP地址（CMTracker需要添加对应端口号3883或3884）

• HumanID：接收对应骨骼ID的数据，可在动捕软件中查看骨骼ID

• Scale: 修改录制数据的骨骼尺寸，导出录制数据后生效

图 2- 5 设置动捕服务器

创建骨骼之后点击图2-2中“Characterize”进行角色化，然后将Tutorials中的“mia_rigged”拖到MotionBuilder场景中。

图 2- 6 mia_rigged在MotionBuilder场景中的显示

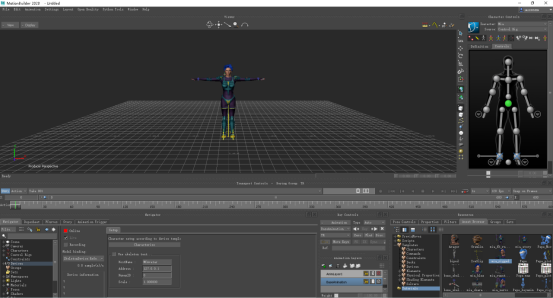

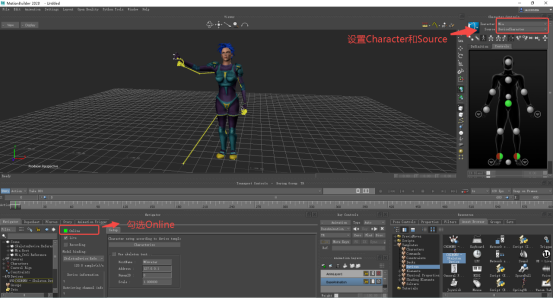

设置“Character”为“mia”，设置“source”为“DeviceCharacter”，勾选“Online”，就可以实时动捕驱动MotionBuilder场景中的人物模型了。

图 2- 7 实时动捕驱动模型

三、刚体插件使用

使用方法与骨骼插件类似，将CHINGMU-body Device插件拖进场景中，展开I/O Devices，选择CHINGMU-body Device。

图3-1 CHINGMU-body Device

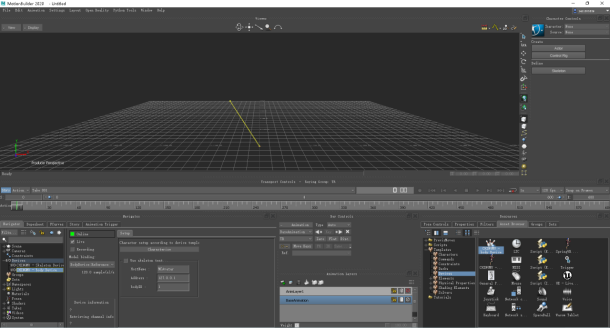

在“Model binding”框中点击下拉箭头，点击“Create”创建刚体重心，在“Use skeleton test”处设置动捕服务器参数，勾选“Online”就可实时获取刚体数据。

图3-2 获取刚体实时数据

四、MotionBuilder录制数据

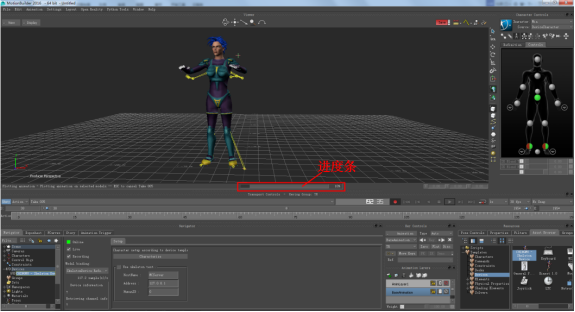

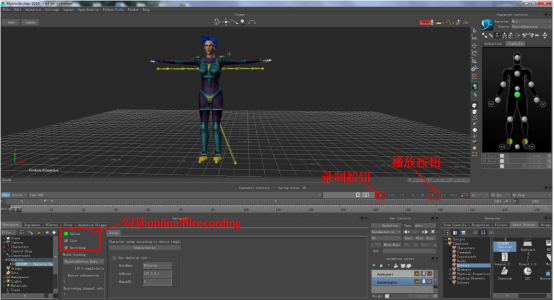

在录制数据之前，需勾选“Online”和“Recording”，然后点击“录制按钮”，会弹出如图4-2所示的对话框，点击“Create”，弹出如图4-3所示的对话框，点击“No”，然后设置录制的帧速，点击“播放按钮”开始录制数据，再次点击“播放按钮”停止录制。停止录制时，MotionBuilder会走进度条（见图4-4），进度条走完数据就可以被保存下来。

图 4 - 1 录制数据

                                                                                              图 4 - 2  create                               图 4 - 3

图 4 - 4 录制结束走进度条

待进度条走完，不勾选“Online”，点击播放，可以查看录制的数据效果。

五、导出数据

图5-1  Export

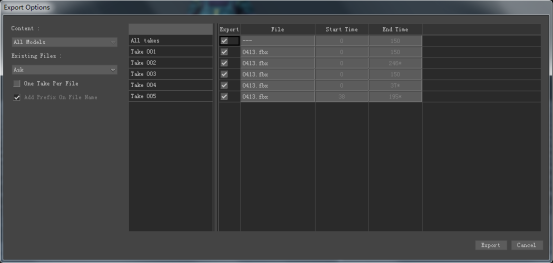

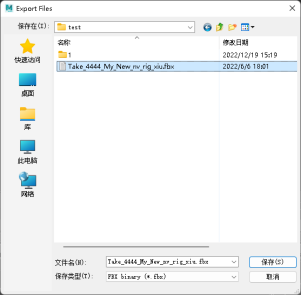

点击“File”，选择“Motion File Export”，弹出如图5-2所示的对话框，然后选择保存文件的路径和文件名称，点击“保存”，弹出如图5-3所示的对话框，选择要导出的“Take”，然后点击“Export”即可导出文件。

图 5-2 选择文件保存路径和文件名称

图5-3 选择“Take”

六、常见问题

MotionBuilder中骨骼无法驱动？

• 检查动捕软件Vrpn接口中重定向复选框是否取消勾选

• 检查MotionBuilder和动捕软件所在主机的防火墙是否关闭

• 检查MotionBuilder主机和动捕软件主机能否ping通

• 检查输入的骨骼或刚体ID是否和动捕软件中ID对应

• 检查输入的动捕服务器名称是否正确
