青瞳Maya插件使用手册

上海青瞳视觉科技有限公司

目录

1. 插件简介

2. 阅读说明

3. 插件功能说明

3.1 插件下载

3.2 插件安装

3.3 插件使用

1. 插件简介

2. 阅读说明

• 根据Maya版本下载对应的插件版本

• ChingmuConfig.txt 为插件配置文件

3. 插件功能说明

3.1 插件下载

3.2 插件安装

将CMVrpn.dll，chingmuSkeletonServer.exe，chingmuSkeletonFingerServer.exe三个文件放入“...\Autodesk\Maya2017\bin”目录下，将mayaChingmuPlugin.mll放在“...\Autodesk\Maya2017\bin\plug-ins”目录下。

如需要使用配置文件，将chingmuConfig.txt放在“...\Autodesk\Maya2017\bin”目录下。

3.3 插件使用

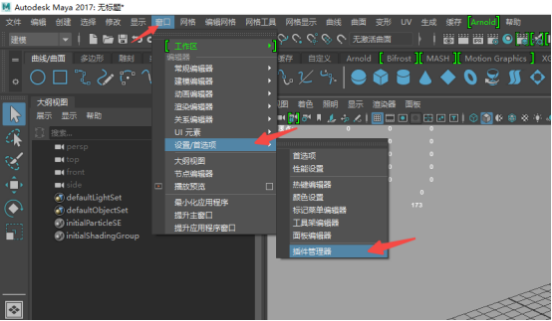

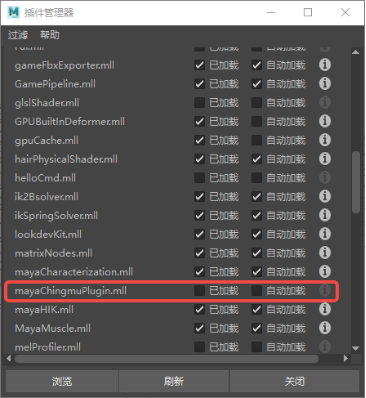

1. 点击Maya菜单栏的窗口->设置/首选项->插件管理器，打开插件管理器。在列表中找到mayaChingmuPlugin.mll，勾选已加载即可正确加载插件。如需要下次打开时自动加载，勾上自动加载选项。

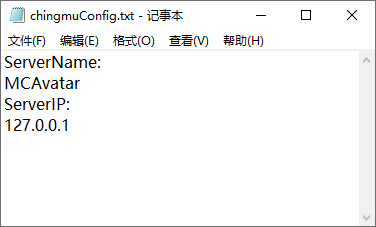

2. 配置文件中包含serverName和serverIP，加载插件时会自动根据配置文件的内容进行初始化。可以用记事本打开来修改配置文件。插件界面也可修改服务器名称及ip地址，完成修改后会自动保存至配置文件（需要管理员权限运行maya）。

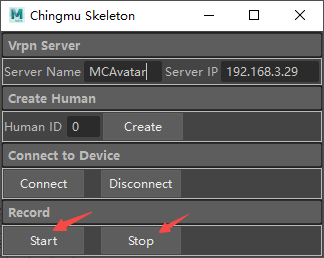

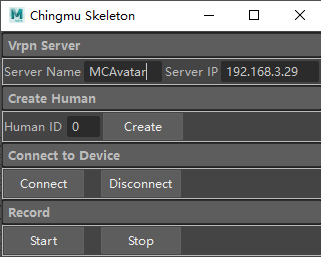

3. 加载完成后，在菜单栏中可以看到ChingmuSkeleton菜单。点击ChingmuSkeleton菜单下的mocap，即可显示插件界面。

4. 正确输入目标的服务器名称和服务器地址。如使用CMTracker则在server name中输入MCServer,如使用CMAvatar则输入MCAvatar。如果动捕软件CMAvatar或CMTracker与Maya在同一台电脑，Server IP则填写127.0.0.1或本机ip，如果不在同一台电脑，Server IP则填写CMAvatar或CMTracker所在电脑的IP地址（若动捕电脑有多个网卡，则填写与Maya电脑所在同一个局域网的网卡的ip），如需保存修改后的ip请按上面第2步进行操作。

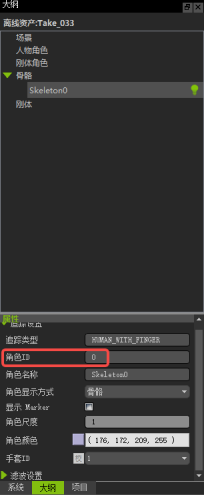

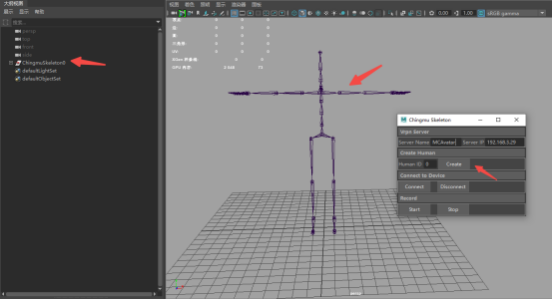

输入需要创建的骨骼id（对应CMAvatar或CMTracker里资产骨骼的角色ID，非角色名称，如下图）后，点击Create即可在maya中创建出骨骼(创建出的骨骼为默认的初始骨骼，点击Connect连接后才是绑定了数据的骨骼，如需重定向，请在点击Connect之前进行角色化操作) ，如下图。

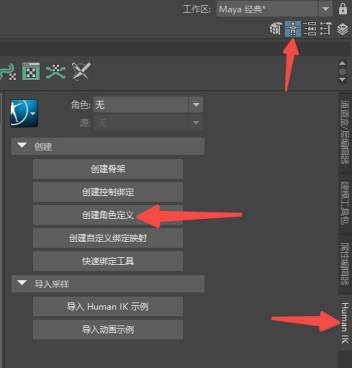

5. 如需重定向功能，需要在连接之前先进行角色化。打开Human IK界面，点击创建角色定义。

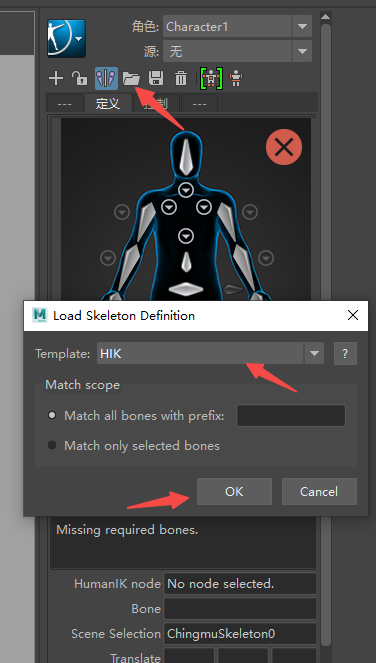

 6. 选中ChingmuSkeleton后，点击文件夹的图标，弹出窗口后，再将Template选择为HIK，点击OK，即可完成角色的创建。

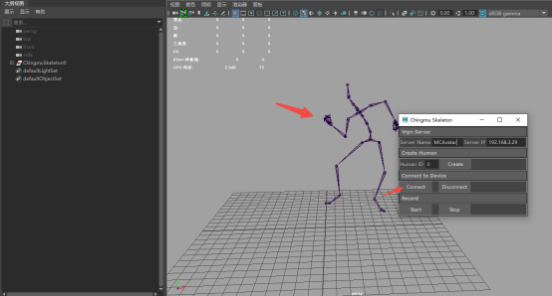

7. 完成骨骼的创建后，点击connect即可正确驱动骨骼运行。点击disconnect可以停止连接。

可通过CMAvatar或CMTracker接口界面查看连接状态，如下图（注意：请不要勾选重定向，否则Maya接收不到数据，青瞳对Maya发送的是原始数据非重定向数据）。

8. 点击start按钮开始录制。完成录制之后，点击stop按钮停止录制。如录制开始/停止成功时，可在maya编辑器中看到对应的打印。

9. 完成录制操作后，点击maya工具栏文件->场景另存为，将数据导出成.mb格式。打开后即可查看录制出来的数据。
